Ниша маршрутизаторов для бизнес-задач занята роутерами Mikrotik. Они встречаются не только в офисах, но и в обычных домах/квартирах. Такая популярность достигнута за счет соотношения «функциональность–цена».
В настройке роутеры Микротик не слишком простые – придется поучиться основам выставления различных конфигураций на оборудовании. Даже простые задачи могут вызвать немало вопросов. Далее предстоит разобраться с пробросом NAT портов в Mikrotik. Информация пригодится преимущественно новичкам, которые ранее не имели дел с соответствующим оборудованием.
Проброс порта – это…
Проброс (он же forwarding) – это специальная технология маршрутизатора. С ее помощью можно обращаться к узлам, находящимся за роутером путем перенаправления трафика для тех или иных портов с внешнего адреса устройства на внутренний адрес узла в локальной сети. Соответствующая опция становится возможной за счет технологий NAT.
Схема работы
Чтобы был понятен принцип работы соответствующей схемы, необходимо изучить наглядный пример. В нем будет реализован простой сценарий – когда через NAT требуется организовать подключение к удаленному рабочему столу компьютера в офисе. Через него будет настроено предоставление доступа к корпоративному веб-сайту посредством интернета.

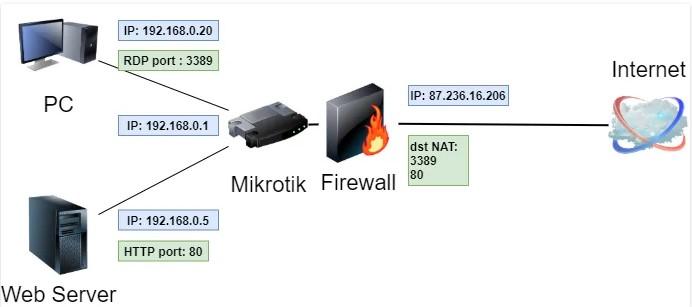

Для этого будет использоваться схема, представленная выше. Она работает так:
- Весь трафик, поступающий через роутер Mikrotik, проходит через firewall.
- Происходит обработка информации согласно условиям файервола.
- Одна из составляющих firewall NAT (Network Address Translation). Она отвечает за преобразование сетевых IP адресов (ip firewall).
- В NAT требуется указать внутренний адрес и port, который будет перенаправлять запросы. Это необходимо для подключения к программам, а также различным сервисам в пределах внутренней локальной сети.
- В примере запрос на ip 87.236.16.206, а также порт 3389 (это и есть удаленный рабочий стол) перенаправляется на внутренний ip 192.168.0.20 и port 3389.
Далее предстоит изучить несколько способов проброса порта Mikrotik. Необходимо рассмотреть наиболее простые и эффективные концепции для новичков. К ним относят использование программы Winbox, а также терминала.
Краткая схема проброса
Настройка на роутере Микротик проброса NAT – это базовая операция, которая может быть реализована несколькими методами. Чтобы активировать перенаправление портов, потребуется:
- Запустить Winbox.
- Указать IP адрес роутера. На данном этапе требуется ввести логин и пароль.
- Нажать на Enter.
- Перейти в меню программы в раздел IP – Firewall – NAT;
- Нажать на кнопку с изображением плюса («+»).
- Указать в chain: dstnat, Protocol: 6 (tcp), Dst. Ports: (номер порта), In interface: (интерфейс, который был заранее подключен к интернету).
- Войти во вкладку Action.
- Установить Action: dst-nat, To address: (компьютер в пределах локальной сети), to port: (порт компьютера).
Это – краткая инструкция, при помощи которой переадресация настраивается в несколько кликов. Некоторые пытаются настраивать проброс на роутере через Netmap. Поступать так не совсем правильно. Netmap обладает совершенно другой задачей. Данное приложение используется для статического отображения одного IP диапазона адресов в другой. В основном Netmap применяется для распределения общедоступных IP хостам в частных сетях, а также для настройки взаимодействия сетей с одной и той же адресацией.
Чтобы ранее предложенная схема проброса портов Mikrotik через Winbox была более понятной, далее она будет изучена на примере графического интерфейса. Такой подход поможет не запутаться в алгоритме даже новичкам, которые раньше не имели дел с переадресацией.
Настройка графическим интерфейсом Winbox
Начинающим пользователям не всегда понятно, как работает Winbox, поэтому им при работе с нат и другими роутерными технологиями рекомендуется пользоваться графическим интерфейсом.
Перед тем как открыть Winbox, его необходимо инициализировать на устройство:
- Перейти по этой ссылке.
- Открыть выпадающее меню, нажав по кнопке WinBox.
- Выбрать операционную систему (разрядность).
- Дождаться завершения загрузки установщика.
- Осуществить открытие «Мастера установки» приложение Winbox.
- Следуя подсказкам на экране, завершить инициализацию программного обеспечения.
На данном этапе рекомендуется перезагрузить устройство. Это необходимо для нормальной работы нового программного обеспечения на оборудовании.
Непосредственная настройка — инструкция
Теперь, когда необходимое приложение для настройки Микротик готово, можно прокинуть (forward) NAT порты. В этом поможет графический интерфейс:
- Подождать пока открывается Winbox, а затем открыть таблицу правил NAT. Для этого потребуется перейти в IP – Firewall – NAT:
.

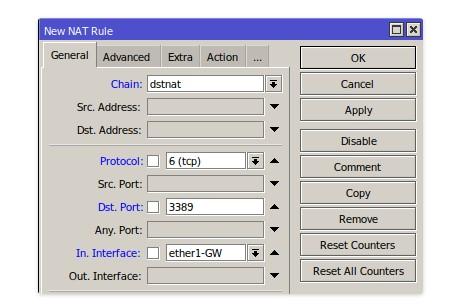

- Зайти во вкладку General. Здесь указываются параметры, по которым роутер понимает, какие сетевые пакеты требуют обработки. Обычно достаточно указать: chain, protocol, dst.port, in. interface. Остальные параметры не являются обязательными. Они служат для более точной set mapping (подключения):
.

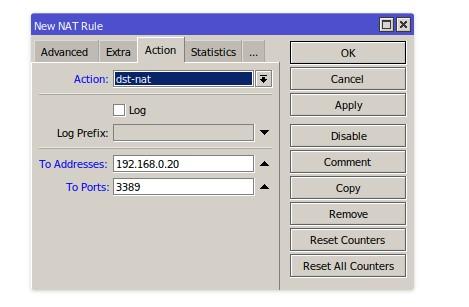

- Открываем вкладку Action NAT. Здесь происходит создание действий для правил обработки пакетов в роутере. Здесь предстоит записать для перенаправления сетевых компонентов action: dst-nat. Далее требуется записать локальный ip-адрес и port, который будет перенаправлять сетевой трафик to addresses и to ports:
.
Теперь остается сохранить изменения. Вот так можно пользоваться натом через Winbox.
Пояснения ко вкладкам настроек
Чуть позже пробросим порты через терминал, а также ssh для желаемого сайта. Сначала новичкам рекомендуется изучить пояснения к ранее предложенной инструкции. Они помогут лучше понимать, за что отвечает тот или иной параметр во вкладках на каждом этапе.
Когда настраивается переадресация портов, необходимо использовать вкладку General. В ней:
- Chain – цепочка. Данный пункт – открытие и определение этапа прохождения пакета. Здесь srcnat – исходящий пакет, покидающий nat, а dstnat – входящий.
- Src. Addresses – ip-адрес пакетного источника.
- Dst. Addresses – ip-адрес назначения пакета.
- Protocol – протокол. В данном меню открывается спектр выбора разных OSI-уровней. Они могут быть: канальными (l2tp), сетевыми (icmp или ospf), транспортными (tcp, udp), прикладными rdp) и иными.
- Src. Port – port источника пакета. В настройках проброса портов Mikrotik встречается редко. Связано это с тем, что порт источника обычно является динамическим. Он может иметь самые разные значения.
- Dst. Port – порт, на который необходимо переадресовывать пакеты.
- Any port – указывает на то, что уникальный номер порта может быть не только источником, но и непосредственным значением.
- In. Interface – интерфейс, на который должен приходить заданный пакет сайта от источника. К нему подключается интернет.
- Out. Interface – интерфейс, на который уходят пакетные данные.
Если необходимо прокинуть port, пользователям потребуется обратить внимание на вкладку Action при создании NAT. Она имеет меньше пунктов:
- Action – действие, которое выполняется с полученным пакетом. Dst-nat – это команда, которая помогает переадресовать пакеты с сайта (или иного источника) на указанные далее порт и адрес.
- To address – диапазон адресов, на которые перенаправляются пакетные данные. Здесь указывается адрес хоста, чей port пробрасывается.
- To port – пункт, отвечающий за «получателя» пакетных данных из NAT. Это и есть пробрасываемый port.
Прокинуть NAT не слишком трудно, если придерживаться определенных инструкций. Изучаемый процесс можно активировать через терминал, а также при помощи ssh и ftp.
Работа с терминалом
Проброс Микротик можно сделать при помощи терминала роутера. Для этого потребуется:
- Подождать пока открывается и запускается терминал.
- Перейти в NAT для этого используется команда: ip firewall nat.
- Добавить правило:
.
Теперь все будет работать в полную силу. Далее предстоит изучить еще несколько способов проброса порта Mikrotik. Они больше подходят опытным специалистам. NAT-настройки будут меняться в зависимости от сервиса, который будет публиковаться.
Удаленный рабочий стол

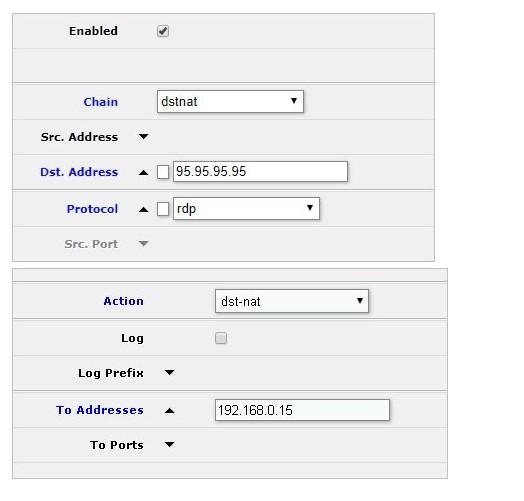

Чтобы воспользоваться технологией RDP, потребуется выставить настройки:
- chain – dstnat;
- dst. Address – внешний IP;
- protocol – rdp;
- action – dst-nat;
- to address – сервер, на который осуществляется перенаправление.
Если единые настройки не работают, потребуется поменять протокол на TCP. Port RDP должен быть по умолчанию 3389.
Веб-сервер

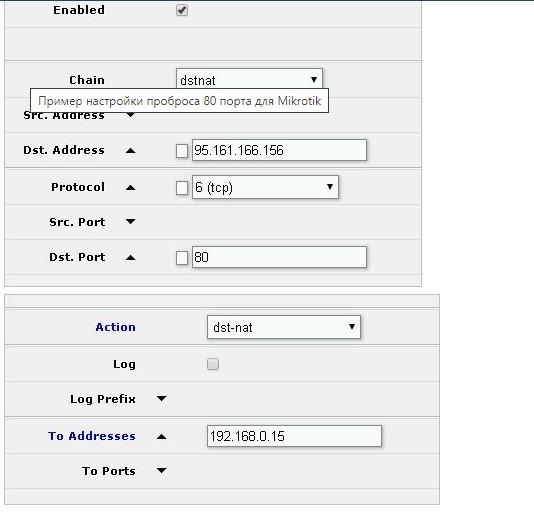

Здесь настройки будут такими:
- chain – dstnat;
- dst.address – внешний ip;
- protocol – tcp;
- action – dst-nat;
- to address – IP-сервера, на который происходит перенаправление;
- dst.port – 80.
Выше – пример того, как будет выглядеть окно с параметрами. Если нужно осуществить открытие и перенаправление HTTPS, характеристики окажутся аналогичными. Исключение – port. Он будет не 80, а 443.
FTP

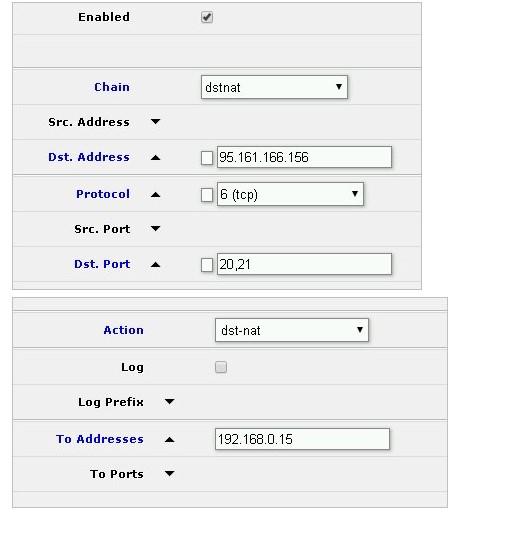

Здесь предстоит обратить внимание на dst.port. Он должен быть 20,21:
Остальные характеристики выставляются так же, как и в предыдущих случаях. Главное – это определение диапазона IP-адресов, с которыми планируется дальнейшая работа.
Настройка видеонаблюдения
Видеонаблюдение в отличие от ssh и ftp может работать на различных ports. Именно поэтому точная настройка будет зависеть от используемой системы. Ниже представлен пример проброса RTSP:
RTSP работает в пределах диапазона TCP и UDP. В приведенном примере параметры выставлены для последнего.
